Lift-slide 350 kg
목재, PVC 및 알루미늄을 위한 당사의 PORTAL 리프트-슬라이드 기술은 다재다능하고 정교하여 광범위한 혁신을 통해 객실의 편안함을 추구합니다. 물론 장벽이 없으며 시간을 절약할 수 있는 다양한 옵션도 함께 제공됩니다. 전체 생산 과정에서 비용을 절감합니다.
ECO PASS threshold
마치 단일 금형에서 나온 것처럼 에너지 효율성과 무장애 시스템.
PORTAL 리프트 및 슬라이드 요소의 고유한 ECO PASS 임계값은 유연하고 설치하기 쉬운 방식으로 무장애 접근성과 높은 에너지 효율성을 완벽하게 결합합니다. 또한 견고한 일체형 솔루션은 다양한 버전으로 제공됩니다. 5mm 런닝 레일과 경사진 스텝 플레이트가 있는 표준 버전, 5mm 런닝 레일과 무장애 문턱이 있는 버전 또는 무장애 버전으로 제공됩니다. 0mm 런닝 레일이 있는 변형. 모든 임계값은 혁신적인 10챔버 프로필로 인해 최고 수준의 단열 및 높은 압축을 달성합니다. 고품질 연결 솔루션은 전문적인 창틀 설치를 보장합니다.
주거용 및 상업용 건물을 위한 고품질 무장애 솔루션.

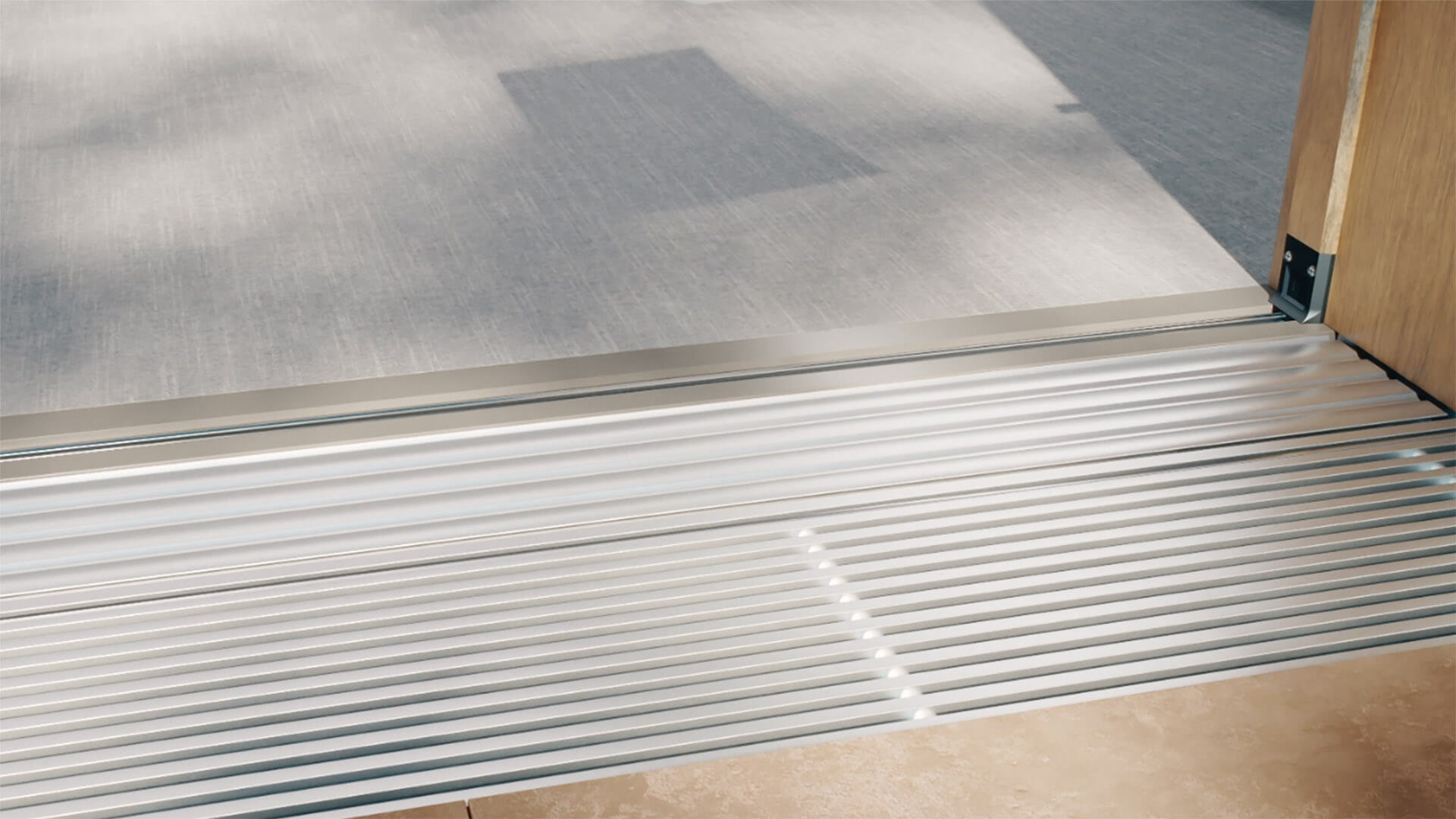

ECO PASS barrier-free 0mm 또는 5mm threshold.
threshold는 시대를 초월한 디자인과 전문적인 창틀 설치를 결합하여 오래 지속되는 고품질의 완벽한 솔루션을 만듭니다.
- DIN 18040-2에 따라 barrier-free 접근성을 위한 레벨 threshold 이 있는 0mm 또는 5mm 런닝 레일
- 목재-알루미늄, 목재 및 5mm 런닝 레일용 PVC로 제작된 리프트-슬라이드 시스템용
- 프레임의 설치 깊이에 맞춰 임계값을 동일하게 적용한 일체형 구조
- 2단 배수로 수밀성 우수
- 옵션 구성 요소로 인해 전문적인 창틀 설치가 가능합니다.
barrier-free window 연결을 위한 계획 지원:: find out more
Films
일관된 디자인 솔루션: 통로에 0mm가 있고 바닥까지 고정된 유리창이 있습니다.

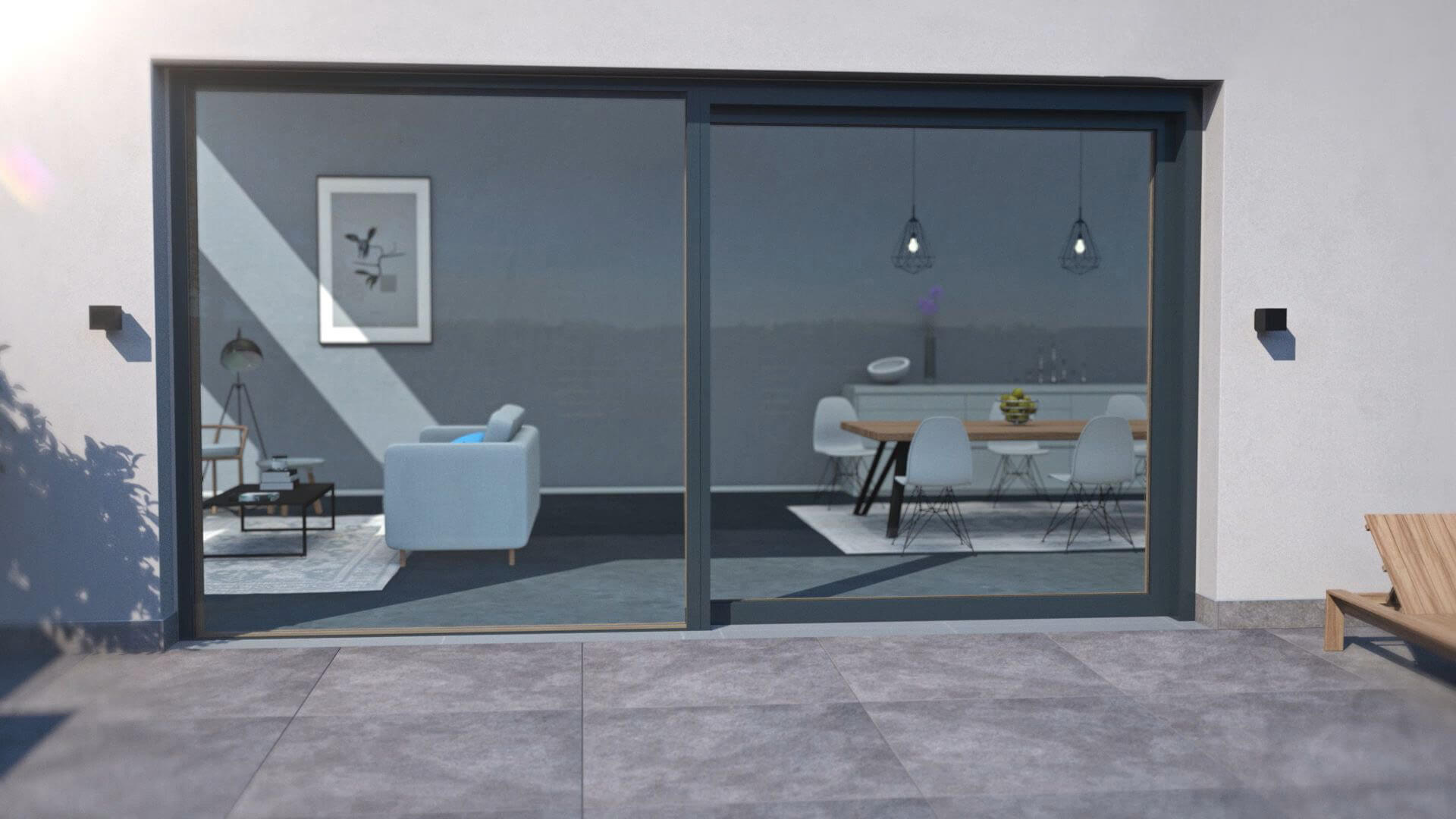

barrier-free 0mm threshold을 갖춘 ECO PASS SKY axxent.
가볍고 무한한 환경에서 생활할 수 있도록 목재-알루미늄 리프트-슬라이드 시스템용 ECO PASS SKY axxent threshold을 사용하면 고정 유리 요소를 바닥으로 원활하게 전환할 수 있습니다. 슬림한 새시 프로파일과 함께 내부와 외부 사이의 경계를 없애고 생활 공간을 시각적으로 확장하는 슬라이딩 도어 디자인을 얻을 수 있습니다.
- DIN 18040-2에 따라 barrier-free 접근성을 위한 레벨 threshold가 있는 0mm 런닝 레일
- 바닥에 고정된 글레이징 요소가 있는 목재-알루미늄 재질의 리프트 슬라이드 도어용
- 바닥이나 프레임 재질에 맞게 문지방 디자인을 유연하게 적용
- 문지방과 배수 그릴의 동일한 디자인 가능
- 옵션 구성 요소로 인해 전문적인 창틀 설치가 가능합니다.
barrier-free window 연결을 위한 계획 지원: find out more
Films
ECO PASS sill installation
ECO PASS thresholds에 대한 인증된 완전한 솔루션입니다.
전체 ECO PASS threshold 범위를 위한 고품질 연결 솔루션입니다. 세심하게 조정되어 유연하고 시간을 절약하면서 제작할 수 있으며 안전하고 표준을 준수합니다.
COMFORT UNIT
번거로움 없는 패키지로 리프트-슬라이드 시스템을 주문하세요.
맞춤형 제작 공정을 위해 당사는 ECO PASS threshold을 기반으로 하는 리프트 앤 슬라이드 전체 패키지를 COMFORT UNIT를 통해 바로 조립할 수 있고 번거롭지 않은 패키지로 제공합니다. 이렇게 하면 모든 하드웨어 구성 요소가 이미 가장 가까운 밀리미터로 절단되고 개별적으로 미리 드릴링되어 있습니다.
Gear
PORTAL이 할 수 있는 일: 가능성을 발견해 보세요.
PORTAL HS를 사용하면 장비를 선택할 수 있어 고객에게 더 많은 가능성을 제공할 수 있습니다. 이러한 방식으로 수동 사용 편의성을 개별 요구 사항에 맞게 유연하게 조정할 수 있으며 가장 높은 표준을 충족할 수 있습니다. 선택은 잠금 유형부터 시작됩니다. 2개 이상의 견고한 잠금 볼트가 있는 클래식형 또는 최대 3개의 후크 볼트가 있는 혁신적 플러시형입니다.
잠금 볼트가 있는 기어: 최대 RC3의 도난 방지가 가능합니다.
요소에 따라 2개 또는 4개의 견고한 잠금 볼트를 사용하여 최대 RC2까지 도난 방지 기능을 쉽게 달성할 수 있습니다. 또한 DS28/48/28 씰링 레일에 4개의 잠금 볼트와 3쌍의 보안 인터록을 제공하여 RC3 인증 도난 방지 기능을 달성할 수 있습니다. 오직 PORTAL HS만이 이를 제공할 수 있습니다.
후크 볼트 기어: 타협하지 않고 단단하고 안전합니다.
통합된 차단 기능을 갖춘 최대 3개의 후크 볼트는 효과적인 1등급 밀봉과 최대 RC2까지 높은 도난 방지 기능을 보장합니다. 열릴 때 완전히 플러시되어 마모 없이 닫힘 롤러 위로 프레임 부분으로 부드럽게 미끄러지며 기어 부하가 줄어듭니다. 야간 통풍구는 표준이며 숨겨진 압력 조정은 +/- 2mm입니다.
편안함과 보안을 위한 가장 정교한 옵션입니다.
작동하는데 힘이 들어가지 않습니다.
사전 조립되어 바로 설치 가능한 댐퍼 유닛을 이 두 가지 잠금 유형에 대한 컴포트 기어로 사용할 수 있습니다. 컴포트 기어에 숨겨진 특수 스프링은 새시의 무게를 사용하여 토크를 줄이고 새시를 더욱 쉽게 들어 올립니다. 새시를 잠금 위치로 낮출 때 핸들이 제어할 수 없는 방식으로 뒤로 튕겨 나가는 것이 방지됩니다.
더욱 강력한 보안을 위한 옵션입니다.
후크 볼트 또는 잠금 볼트가 포함된 표준 기어 또는 컴포트 기어를 선택하는지 여부: 물론 가장 높은 보안 요구 사항을 충족하는 실린더 잠금 장치를 사용하여 200kg부터 PORTAL HS 기어를 얻을 수도 있습니다.
재생 및 크래킹 소음이 없습니다.
기어 댐퍼는 핸들과 기어 사이의 백래시 없는 연결을 보장하므로 무거운 새시 작동 시 갈라지는 소음이 발생하지 않으며 스트로크 손실이 발생하지 않습니다. 댐퍼는 표준으로 37.5mm의 백셋을 갖춘 모든 PORTAL HS 기어에 통합되어 있습니다.
Handle
즉시 파악되는 품질.
- 지속적인 고기능 보안으로 소음 없는 잠금 및 잠금 해제가 가능합니다.
- 인체공학적이고 현대적인 디자인
- 자유로운 색상 선택: 화이트, 크림, 브라운, 미들 브론즈, 실버, 타이탄
- 무광택 조명, F9 또는 검정색, 도색 가능
- 실린더가 포함된 디자인까지 다양한 버전 선택 가능
- 하드웨어 및 새시 무게와 완벽하게 조화를 이룹니다.
- 색상과 디자인 측면에서 회전 및 기울기 범위의 핸들을 일치시킵니다.
Bogie wheels
최대 250kg의 새시 무게에 맞게 향상된 부드러움을 갖춘 좁은 디자인.
더 작은 새시 무게를 위한 경제적인 솔루션인 HS 250 컴팩트 캐리지는 좁고 컴팩트한 디자인이 특징이며 250kg의 새시 무게를 지탱합니다. 혁신적인 스토리지 기술은 무엇보다도 다음을 보장합니다. 향상된 부드러움을 위해 에너지 효율적인 삼중 유리의 중량 분포를 고려합니다.
- 최대 250kg의 가벼운 리프트 슬라이드 새시에 대한 경제적인 옵션
- HS 400 소형 캐리지와 동일한 폭 및 높이 치수로 생산 공정에서 균일한 캐리지 홈으로 작업 가능
- HS 250 콤팩트의 높이 조절 가능 버전에서 약 3mm의 조정 공간이 있는 통합 미세 조정: 뒤쪽 영역에서 새시를 빠르고 쉽게 들어 올릴 수 있습니다.
Sealing rails
열이나 도둑이 들어오지 못하게 하세요.
리프트-슬라이드 시스템용 PORTAL 씰링 레일을 사용하면 압축과 함께 침입자 저항을 높일 수 있으며 결로, 바람 및 쏟아지는 비에 대한 효과적인 보호 기능도 제공할 수 있습니다.
씰링 레일 DS28/48/28: 적은 비용으로 더 높은 절연성과 안전성을 제공합니다.
- PVC로 제작된 다중 챔버 씰링 레일을 통해 최적화된 열 분리
- HS 4.0 씰링 시스템과 결합하여 최고의 압축
- 도난 방지 RC2 또는 RC3에 적합한 추가 부품 포함
- 더 얇은 프로파일을 위한 보이지 않는 나사 고정 및 최소 너비: 상단 너비가 28mm에 불과합니다.
- 사전 드릴링된 나사 구멍과 수평 및 수직 씰링 레일 사이의 모서리 부분으로 인해 가장 빠른 제작
- 새시 공차 범위 증가
씰링 레일 C28/48:
최적의 수평 단열.
- PVC로 제작된 다중 챔버 씰링 레일을 통해 최적화된 열 분리
- 상단 새시 영역을 밀봉하기 위해 수평으로 장착할 수도 있습니다.
- 도난 방지 RC2에 적합한 추가 부품 포함
- 기존 나사 구멍으로 눈에 보이지 않는 고정 용이
- 새시 공차 범위는 양방향으로 +-/- 3mm입니다.
- 선택적으로 추가 씰링 브러시와 함께 사용 가능
씰링 레일 C:
쉽게 장착되고 깨지기 어렵습니다.
- 3개의 챔버가 있는 PVC 프로파일 덕분에 우수한 압축 및 열 분리
- 압축 조정 기능이 있는 중앙 잠금 장치로 조정이 용이함
- 대규모 씰은 제조 공차를 보상합니다.
- 도난 방지 RC2의 경우 알루미늄으로 제작된 3개의 보안 인터록과 결합할 수 있습니다. 창문이 열려 있는 것을 효과적으로 방지합니다.
SOFT CLOSE
현대식 주방 서랍만큼 안전하고 부드럽습니다.
리프트-슬라이드 시스템의 간단한 작동을 위한 안전한 솔루션이 있습니다. 새시에 눈에 보이지 않게 통합될 수 있는 혁신적인 SOFT CLOSE 기능입니다. 가이딩 레일과 댐퍼로 구성된 솔루션은 끝 위치 직전에 샤시를 부드럽게 제동한 후 자동으로 당겨서 닫힙니다. 이는 부적절한 작동 시 부상 위험을 최소화하고 물질적 손상을 방지합니다.
SOFT CLOSE guiding rail
- Particularly smooth and gentle ease of use for a completely new sliding feeling thanks to the unique, integrated roller guide
- Milled in flush for a perfect look
- Also available in black for dark profiles
SOFT CLOSE damper
- Prevents damage and injury caused by improper operation
- Simple and intuitive operation: Faulty switching is excluded
- No annoying adjustment or readjustment: spring mounted, it automatically adapts to every sash position and compensates for tolerances
- Maintenance-free thanks to oil-lubricated gas pressure spring
- Perfect design: Fully concealed solution
- Also available in black for dark profiles
SOFT CLOSE compact, SOFT STOP compact
슬림 프로파일 시스템을 위한 차세대 제품입니다.
검증된 버전 외에도 또 다른 SOFT CLOSE 세대를 사용할 수 있습니다. SOFT CLOSE 콤팩트와 SOFT STOP 콤팩트가 구분되어 개별적으로 또는 서로 결합하여 작동을 단순화합니다. SOFT CLOSE 기능은 닫힐 때 새시를 제동하고 자동으로 닫힘 위치로 끌어당기는 반면, SOFT STOP 기능을 사용하면 새시는 닫힘 위치 직전에 제동됩니다. 새시의 제동 거리는 새시의 무게와 작동 속도에 따라 달라집니다. 마지막 몇 센티미터 동안 새시를 쉽고 쉽게 닫힘 위치로 밀어서 잠글 수 있습니다. 마지막 몇 센티미터를 수동으로 삽입하면 댐퍼를 활성화하기 위한 추가 노력 없이도 열 수 있습니다. 작은 공간 요구 사항으로 인해 두 솔루션 모두 슬림 프로파일 시스템용으로 특별히 개발되었으며 새시에 밀링 작업을 하지 않고도 플라스틱 및 알루미늄 시스템에 통합될 수 있습니다. 이는 프로파일의 안정성이 제한 없이 유지된다는 것을 의미합니다.
Stop buffer
새로운 stop buffer : 우아하고 눈에 띄지 않으며 청소가 쉽습니다.
- 가이드 레일에 직접 통합되어 있기 때문에 거의 보이지 않습니다.
- 우아하고 신중한 외관
- 하단 프로파일 영역의 요소를 쉽게 청소할 수 있습니다.
- PORTAL HS의 모든 SC 가이드 레일에 적합
