Dodatki PORTAL HS

Nasz system podnoszono-przesuwny PORTAL z szerokim wachlarzem możliwości

Zasuwnice

Otwieramy przed Państwem szeroki wachlarz możliwości

Opcja wyboru różnego rodzaju zasuwnic do konstrukcji HS daje naprawdę duże możliwości. Dzięki temu możemy dowolnie ustalać poziom komfortu obsługi, począwszy od standardowych rozwiązań, aż do takich na naprawdę wysokim poziomie. Wybór zaczyna się już od określenia typu zasuwnicy: klasyczna z dwoma lub większą ilością wytrzymałych bolców ryglujących lub innowacyjna, zlicowana z profilem, ryglowana za pomocą haków.

Zasuwnica bolcowa: zabezpieczenie przed włamaniem do klasy RC3

Dzięki zastosowaniu dwóch lub czterech, w zależności od konstrukcji, wytrzymałych bolców ryglujących można bez problemu uzyskać odporność na włamanie w klasie RC2. W przypadku wyposażenia w cztery bolce ryglujące i trzy pary docisków hakowych na szynie uszczelniającej DS28/48/28 możliwe jest wykonanie konstrukcji spełniającej wymogi klasy RC3. To unikalna opcja dostępna jedynie w HS PORTAL.

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Getriebe Riegelbolzen

Zasuwnica hakowa - bezkompromisowo szczelna i bezpieczna

Wysuwane haki (max.3) ze zintegrowaną funkcją blokowania, zapewniają ścisłe przyleganie drzwi do ramy, dużą szczelność oraz wysoki stopień ochrony antywłamaniowej do RC2. Przy otwartych skrzydłach haki licują z profilem, a dzięki zaczepom rolkowym przesuwają się płynnie bez zbędnych obciążeń. Rozwiązanie posiada standardową mikrowentylację, a kryta regulacja docisku wynosi  +/- 2 mm.

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Getriebe

Opcje zwiększające komfort i bezpieczeństwo:

Redukcja siły

Zasuwnica komfort przeznaczona jest do ciężkich skrzydeł HS i posiada zintegrowany mechanizm wspomagający obsługę klamki. Zmniejsza moment obrotowy klamki podczas unoszenia skrzydła do pozycji przesuwania, dzięki czemu do jego obsługi potrzebna jest mniejsza siła. Zapobiega również niekontrolowanemu odbiciu klamki przy zamykaniu.

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Tab Komfort Getriebe

Dodatkowa opcja zwiększająca bezpieczeństwo

W systemie PORTAL HS powyżej 200 kg wszystkie zasuwnice można zamawiać w wersji z wkładką bębenkową zamykaną na klucz, aby spełnić najwyższe wymagania bezpieczeństwa. Dotyczy to zarówno zasuwnic standardowych oraz komfort, z bolcami ryglującymi lub hakami.

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Tab Schliesszylinder

Cicha obsługa skrzydeł HS

Odpowiednie połączenie trzpienia klamki z mechanizmem zasuwnicy HS, redukuje luz i odgłosy zamykania, zapewniając płynny ruch klamki i lekką obsługę nawet bardzo ciężkich elementów. Amortyzator zasuwnicy zintegrowany jest standardowo, we wszystkich zasuwnicach PORTAL HS z dornmasem 37,5 mm.

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Tab Getriebedaempfer

Klamki

Jakość, którą widać

  • stabilne i ciche ryglowanie i odryglowanie, niezawodne działanie przez długi czas
  • ergonomiczny, nowoczesny kształt
  • szeroki wybór kolorów: biały, kremowy, brązowy, jasnobrązowy, srebrny, tytanowy jasny matowy, F9 lub czarny – istnieje możliwość późniejszego lakierowania
  • szeroki wybór od standardowych po zamykane na klucz
  • perfekcyjnie dopasowana do okucia i ciężaru skrzydła
  • kształt i kolor współgra z programem klamek do okuć rozwierno-uchylnych
Tuersysteme Schiebetueren Hebe Schiebe Hebel

Szyny uszczelniające

Ochrona przed utratą ciepła i włamywaczem

Szyna uszczelniająca do konstrukcji HS PORTAL zapewnia niezawodne uszczelnienie i stanowi jednocześnie skuteczną ochronę przed włamaniem, kondensacją pary, wiatrem i zacinającym deszczem.

Szyna uszczelniająca DS28/48/28: lepsza izolacja cieplna i większe bezpieczeństwo przy niewielkim nakładzie

  • optymalna izolacja dzięki zastosowaniu wielokomorowej szyny uszczelniającej z PCV
  • najwyższa szczelność w połączeniu z systemem uszczelnień HS 4.0
  • kilka dodatkowych elementów zapewnia odporność antywłamaniową w klasie RC2 lub RC3
  • niewidoczne łączenia i niewielkie wymiary umożliwiają stsowanie wąskich profili: zaledwie 28 mm w górnej części
  • fabryczne otwory na wkręty oraz element narożny między poziomą a pionową szyną uszczelniającą usprawniają obróbkę
  • większy zakres tolerancji na skrzydle
Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Dichtschiene D 28-48-28

Szyna uszczelniająca C28/48: opcjonalna izolacja w poziomie

  • wielokomorowa szyna z PCV zapewnia zoptymalizowane uszczelnienie a tym samym wysoki poziom izolacji termicznej
  • instalacja szyny możliwa w pionie i w poziomie
  • kilka dodatkowych elementów zapewnia odporność antywłamaniową w klasie RC2
  • prosty, ukryty montaż, dzięki gotowym otworom montażowym
  • zakres tolerancji skrzydła wynosi +/- 3 mm w obu kierunkach
  • możliwe zastosowanie uszczelki szczotkowej
Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Dichtschiene C28 48

Szyna uszczelniająca C: łatwa w montażu, trudna do sforsowania

  • trzykomorowy profil PCV zapewnia dobrą izolację termiczną
  • łatwa regulacja skrzydła dzięki regulowanym dociskom hakowym
  • gruba uszczelka pomaga wyrównać znacznie tolerancje montażowe
  • zastosowanie docisków hakowych z aluminium chroni przed wyważeniem skrzydła i spełnia wymogi ochrony antywłamaniowej RC2
Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Dichtschiene C

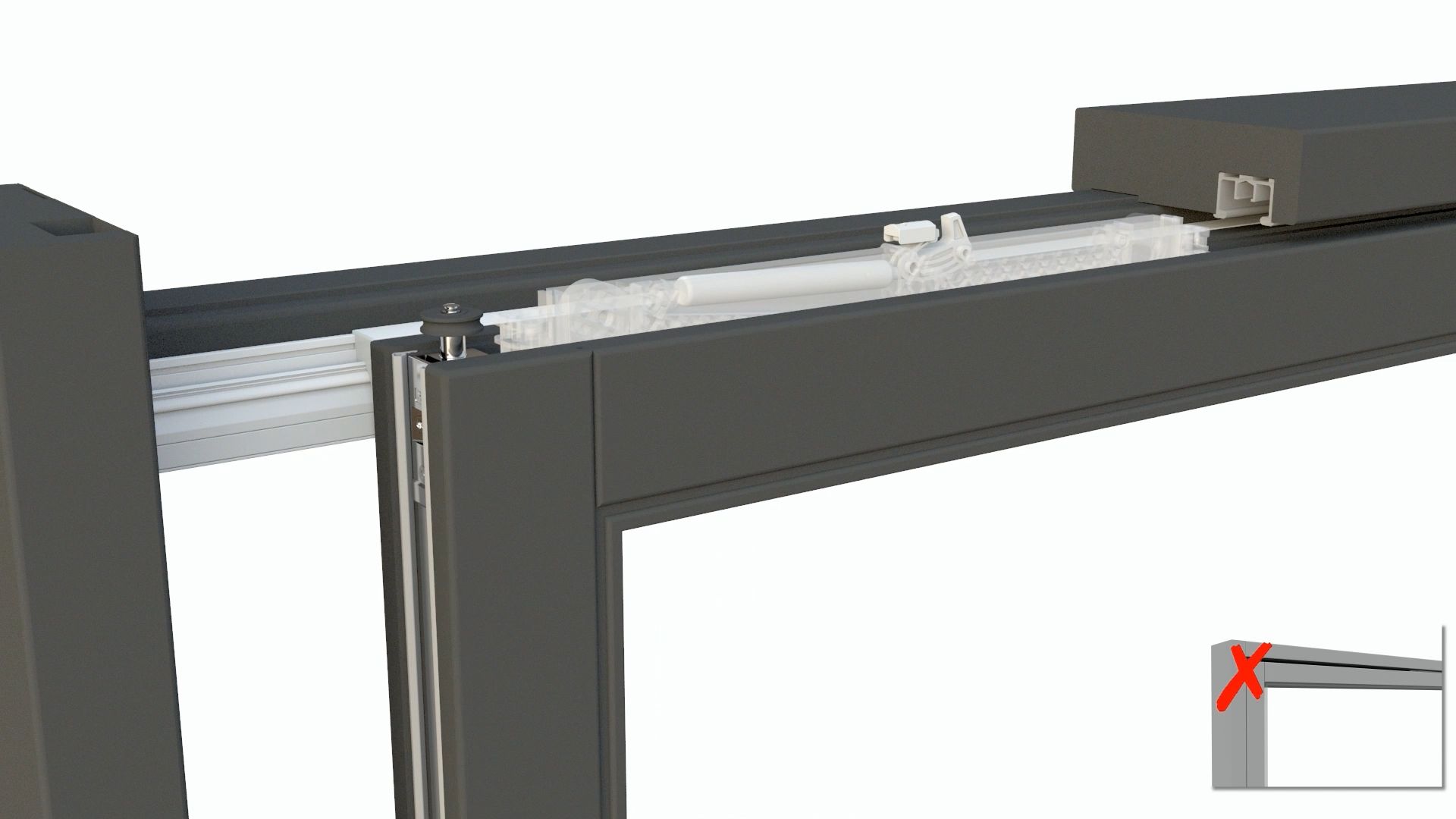

SOFT CLOSE

Drzwi zamykają się tak delikatnie jak nowoczesne szuflady kuchenne

Dziecinnie prosta obsługa dużych, masywnych drzwi podnoszono-przesuwnych jest możliwa dzięki innowacyjnej amortyzacji SOFT CLOSE, niewidocznie zintegrowanej w skrzydle. W końcowej fazie zamykania mechanizm SOFT CLOSE wyhamowuje ruch skrzydła, a następnie łagodnie wprowadza je w ramę, zapobiegając w ten sposób ryzyku przytrzaśnięcia i jednocześnie chroniąc okna przed skutkami nieprawidłowej obsługi.

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Softclose 01
Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Softclose 02


Szyna prowadząca SOFT CLOSE

  • całkowicie nowe doświadczenie niezwykle delikatnej i lekkiej obsługi, dzięki zastosowaniu prowadzenia rolkowego
  • idealny wygląd dzięki licowaniu szyny z profilem ramy
  • do ciemnych profili wersja w kolorze czarnym
Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Softclose 03

Amortyzacja SOFT CLOSE

  • zmniejsza ryzyko przytrzaśnięcia i zapobiega uszkodzeniom na skutek nieprawidłowej obsługi
  • prosta i intuicyjna obsługa: wyklucza wadliwe działanie mechanizmu
  • nie wymaga konserwacji dzięki sprężynie gazowej, wypełnionej gazem i olejem
  • zastosowana sprężyna dostosowuje się do każdej pozycji skrzydła i automatycznie wyrównuje tolerancje, pozwalając uniknąć uciążliwego regulowania i ustawiania skrzydła
  • ukryty montaż pozwala uniknąć kompromisów pod względem designu
  • do ciemnych profili wersja w kolorze czarnym

SOFT CLOSE compact, SOFT STOP compact

Nowa generacja do wąskich profili.

W uzupełnieniu do sprawdzonego już rozwiązania SOFT CLOSE wprowadzamy kolejną generację amortyzatorów. Dostępne są dwa mechanizmy: SOFT CLOSE compact i SOFT STOP compact, które mogą być stosowane razem lub oddzielnie. Funkcja SOFT CLOSE wyhamowuje skrzydło podczas zamykania i automatycznie dosuwa je do ramy, natomiast funkcja SOFT STOP wyhamowuje skrzydło tuż przed pozycją zamkniętą. Droga hamowania skrzydła zależy od jego ciężaru i prędkości operacyjnej. Na pozostałych kilku centymetrach skrzydło można przesunąć w położenie zamknięte i zaryglować. Dzięki temu, że ruch skrzydła na ostatnim odcinku jest wykonywany ręcznie, otwarcie skrzydła i aktywacja amortyzatora nie wymagają użycia dodatkowej siły. Obydwa rozwiązania, zaprojektowane pod kątem wąskich profili z PCV i aluminium, można zintegrować ze skrzydłem bez konieczności dodatkowego frezowania, co pozwala zachować pełną stabilność profilu.

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Sc-neu

Odbojnik

Nowy odbojnik: elegancki i subtelny, ułatwia czyszczenie.

  • niemal niewidoczny, zintegrowany bezpośrednio z szyną prowadzącą
  • elegancki, subtelny wygląd
  • łatwe czyszczenie elementów w dolnej części profili
  • odpowiedni do wszystkich szyn prowadzących SC systemu PORTAL HS
Tuersysteme Schiebetueren Hebe Schiebe Portal Hs200 300 400 Anschlagpuffer 680x500
